Vrijeme uspostavljanja kritični je parametar u procjeni performansi fazno zaključanih petlji (PLL) integriranih s CMOS oscilatorima. Kao vodeći dobavljač CMOS oscilatora, razumijemo važnost ove metrike i njezine implikacije za različite primjene. U ovom ćemo se blogu pozabaviti konceptom vremena poravnanja u PLL-u s CMOS oscilatorom, istražujući njegovu definiciju, faktore utjecaja i praktična razmatranja.
Što je vrijeme taloženja?
Vrijeme uspostavljanja fazno zaključane petlje odnosi se na vrijeme koje je potrebno da PLL izlaz dosegne i ostane unutar specificiranog pojasa pogreške oko svoje konačne vrijednosti nakon prolaznog događaja, kao što je promjena ulazne referentne frekvencije ili iznenadna varijacija opterećenja. U kontekstu PLL s CMOS oscilatorom, ovo vrijeme smirivanja je ključno jer izravno utječe na stabilnost i točnost izlaznog signala.
PLL koji se brzo uspostavlja vrlo je poželjan u mnogim primjenama. Na primjer, u komunikacijskim sustavima, kratko vrijeme uspostavljanja omogućuje brzo skakanje frekvencije, što je bitno za komunikaciju sa širokim spektrom i frekvencijski agilne radarske sustave. U aplikacijama za pretvorbu podataka, kao što su analogno-digitalni pretvarači (ADC) i digitalno-analogni pretvarači (DAC), PLL s brzim podešavanjem osigurava da je signal takta koji se koristi za uzorkovanje i pretvorbu stabilan, smanjujući pogreške i poboljšavajući cjelokupnu izvedbu sustava.
Čimbenici koji utječu na vrijeme smirivanja PLL s CMOS oscilatorom
Dizajn petlje filtera
Filtar s petljom u PLL-u igra vitalnu ulogu u određivanju vremena smirivanja. Odgovoran je za oblikovanje upravljačkog signala koji se šalje naponski kontroliranom oscilatoru (VCO), koji je u slučaju CMOS oscilatora srce PLL-a. Dobro dizajniran filtar petlje može smanjiti prekoračenje i zvonjenje u odzivu PLL-a, čime se skraćuje vrijeme smirivanja.
Vrsta filtra petlje, kao što je pasivni ili aktivni filtar, i vrijednosti njegovih komponenti, uključujući otpornike i kondenzatore, imaju značajan utjecaj na dinamiku petlje. Na primjer, veći kondenzator u filtru petlje može povećati vremensku konstantu petlje, što može usporiti proces taloženja, ali također može osigurati bolje filtriranje šuma. S druge strane, manji kondenzator može dovesti do brže petlje taloženja, ali može biti osjetljiviji na šum.
VCO karakteristike
Karakteristike CMOS VCO također su ključni faktori koji utječu na vrijeme smirivanja. Osjetljivost ugađanja, ili količina promjene frekvencije po jedinici promjene upravljačkog napona, utječe na to koliko brzo VCO može odgovoriti na promjene u upravljačkom signalu. Vrlo osjetljivi VCO može brže prilagoditi svoju izlaznu frekvenciju, potencijalno smanjujući vrijeme smirivanja.
Međutim, VCO vrlo visoke osjetljivosti također može unijeti više šuma i nestabilnosti. Osim toga, važna je linearnost VCO prijenosne funkcije. Nelinearnosti u VCO mogu uzrokovati izobličenje PLL odziva i povećati vrijeme smirivanja.
Referentna frekvencija i podrhtavanje
Referentna frekvencija koja se koristi u PLL ima izravan utjecaj na vrijeme smirivanja. Referentni signal više frekvencije može pružiti točniju informaciju o fazi, što može pomoći PLL-u da se brže zaključa. Međutim, visokofrekventna referenca također može biti sklonija podrhtavanju, što je kratkotrajna varijacija u fazi ili frekvenciji signala.
Podrhtavanje u referentnom signalu može uzrokovati da PLL pogrešno procijeni faznu pogrešku i rezultira duljim vremenima smirivanja. Stoga je bitno koristiti referentni izvor s niskim podrhtavanjem kako bi se smanjio utjecaj na performanse PLL poravnanja.
Praktična razmatranja za optimizaciju vremena poravnanja
Odabir komponente
Kao dobavljač CMOS oscilatora, nudimo širok raspon proizvoda koji se mogu optimizirati za različite zahtjeve vremena smirivanja. Na primjer, našTXO SMD oscilator 2016dizajniran je s niskim šumom i stabilnom izlaznom frekvencijom. Njegova kompaktna veličina čini ga prikladnim za prostorno ograničene primjene gdje je brzo vrijeme taloženja također ključno.

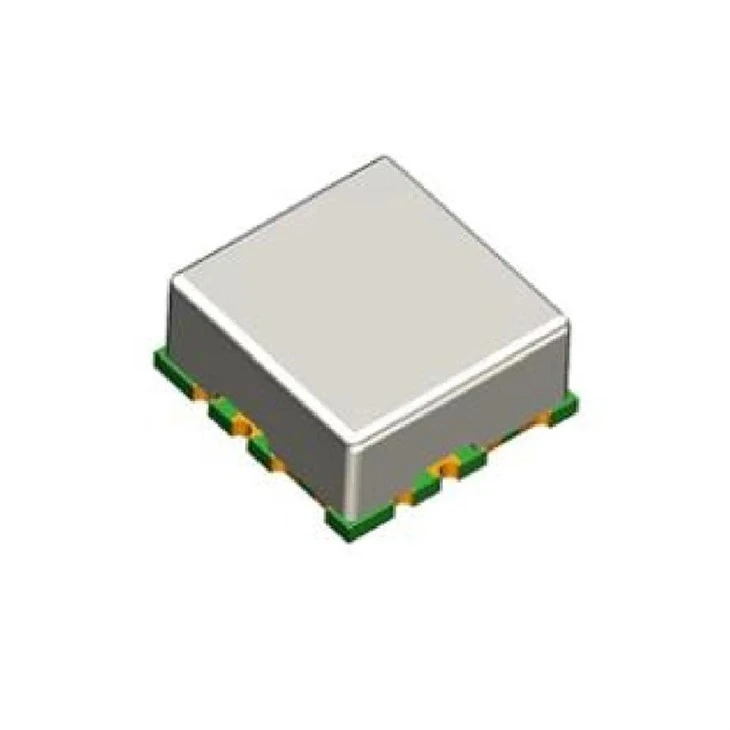

NašeVCO oscilator kontroliran naponom 12,7 X 12,7 X 3.2pruža visokoučinkovito rješenje za aplikacije koje zahtijevaju preciznu kontrolu frekvencije i brzo podešavanje. Pažljivo dizajniran VCO krug osigurava linearnu prijenosnu funkciju i nisku faznu buku, što je korisno za smanjenje vremena smirivanja PLL-a.
TheProgramabilni oscilator 5032nudi fleksibilnost u programiranju frekvencije, dopuštajući dizajnerima da prilagode parametre oscilatora kako bi optimizirali vrijeme smirivanja prema specifičnim zahtjevima primjene.
Dizajn PCB rasporeda
Ispravan dizajn tiskane ploče (PCB) ključan je za smanjenje parazitskih učinaka koji mogu utjecati na vrijeme smirivanja PLL-a. Na primjer, održavanje kratkih tragova i minimiziranje područja petlje upravljačkog signala može smanjiti induktivitet i kapacitivnost, što inače može dovesti do kašnjenja i zvonjenja u PLL odgovoru.
Izolacija osjetljivih analognih komponenti, kao što su filtar petlje i VCO, od digitalnih izvora šuma također može pomoći u poboljšanju performansi smirivanja. Tehnike uzemljenja, kao što je korištenje čvrste ravnine uzemljenja i odgovarajućih priključaka za uzemljenje, mogu pružiti stabilnu referencu za krug i smanjiti utjecaj buke na rad PLL-a.
Sustav - Ispitivanje razine i kalibracija
Nakon što se dovrše odabir komponenti i raspored PCB-a, potrebno je testiranje i kalibracija na razini sustava kako bi se osiguralo optimalno vrijeme smirivanja. Mjerenjem vremena taloženja pod različitim radnim uvjetima, kao što su različite temperature i naponi napajanja, projektanti mogu identificirati sve potencijalne probleme i napraviti potrebne prilagodbe.
Tehnike kalibracije, kao što je podešavanje parametara filtra petlje ili VCO napona za podešavanje, mogu se koristiti za fino podešavanje PLL performansi i postizanje željenog vremena smirivanja.
Zaključak
Vrijeme uspostavljanja fazno zaključane petlje s CMOS oscilatorom složen je parametar na koji utječe više faktora, uključujući dizajn filtra petlje, VCO karakteristike i podrhtavanje referentne frekvencije. Kao dobavljač CMOS oscilatora, predani smo pružanju visokokvalitetnih proizvoda i tehničke podrške kako bismo pomogli našim klijentima da optimiziraju vrijeme smirivanja njihovih PLL dizajna.
Ako ste zainteresirani za saznanje više o našim CMOS oscilatorima ili vam je potrebna pomoć u optimizaciji vremena smirivanja vaših PLL aplikacija, potičemo vas da nas kontaktirate radi detaljne rasprave i potencijalnih prilika za kupnju. Naš tim stručnjaka spreman je raditi s vama kako bi pronašli najbolja rješenja za vaše specifične potrebe.
