Temperaturni koeficijent CMOS VCXO (Voltage-Controlled Crystal Oscillator) oscilatora je ključni parametar koji značajno utječe na njihovu izvedbu u različitim primjenama. Kao renomirani dobavljač CMOS VCXO oscilatora, razumijemo važnost ovog parametra i njegove implikacije za naše kupce. U ovom postu na blogu zadubit ćemo se u koncept temperaturnog koeficijenta CMOS VCXO oscilatora, njegov značaj i kako utječe na ukupnu izvedbu ovih uređaja.
Razumijevanje temperaturnog koeficijenta
Temperaturni koeficijent oscilatora odnosi se na brzinu kojom se njegova izlazna frekvencija mijenja s obzirom na temperaturne varijacije. Obično se izražava u dijelovima na milijun po stupnju Celzija (ppm/°C). Pozitivan temperaturni koeficijent znači da se izlazna frekvencija povećava kako temperatura raste, dok negativni temperaturni koeficijent pokazuje da se frekvencija smanjuje s porastom temperature.
U slučaju CMOS VCXO oscilatora, temperaturni koeficijent prvenstveno je određen karakteristikama kristalnog rezonatora i pridruženog sklopa. Kristalni rezonator ključna je komponenta koja osigurava stabilnu referentnu frekvenciju za oscilator. Međutim, rezonantna frekvencija kristala je osjetljiva na promjene temperature zbog toplinskog širenja i skupljanja kristalnog materijala.
CMOS sklop u VCXO oscilatoru dizajniran je za kontrolu izlazne frekvencije primjenom napona na kristalni rezonator. To omogućuje fino podešavanje frekvencije unutar određenog raspona. Međutim, na izvedbu CMOS strujnog kruga također mogu utjecati temperaturne varijacije, koje mogu dodatno pridonijeti ukupnom temperaturnom koeficijentu oscilatora.
Značaj temperaturnog koeficijenta
Temperaturni koeficijent CMOS VCXO oscilatora važan je parametar jer izravno utječe na stabilnost frekvencije oscilatora u širokom temperaturnom rasponu. U mnogim primjenama, kao što su telekomunikacije, zrakoplovstvo i industrijski kontrolni sustavi, precizna stabilnost frekvencije ključna je za pouzdan rad.
Na primjer, u telekomunikacijskoj mreži, oscilatori se koriste za generiranje taktnih signala koji sinkroniziraju prijenos i prijem podataka. Svaka varijacija frekvencije zbog promjena temperature može dovesti do pogrešaka u prijenosu podataka, što rezultira smanjenjem performansi i pouzdanosti mreže. Slično, u primjenama u zrakoplovstvu, oscilatori se koriste u navigacijskim sustavima i komunikacijskoj opremi, gdje je točna kontrola frekvencije ključna za siguran i učinkovit rad.
Osim stabilnosti frekvencije, temperaturni koeficijent također utječe na performanse faznog šuma oscilatora. Fazni šum je mjera slučajnih fluktuacija u fazi izlaznog signala, što može pogoršati kvalitetu signala i povećati stopu pogreške u bitovima u digitalnim komunikacijskim sustavima. Visok temperaturni koeficijent može uzrokovati povećanje faznog šuma s temperaturom, dodatno pogoršavajući performanse sustava.
Čimbenici koji utječu na temperaturni koeficijent
Nekoliko čimbenika može utjecati na temperaturni koeficijent CMOS VCXO oscilatora. To uključuje:
- Materijal kristala:Različite vrste kristalnih materijala imaju različite temperaturne koeficijente. Na primjer, kvarcni kristali se obično koriste u VCXO oscilatorima zbog svoje izvrsne frekvencijske stabilnosti i niskog temperaturnog koeficijenta. Međutim, temperaturni koeficijent kvarcnih kristala još uvijek može varirati ovisno o rezu i orijentaciji kristala.
- Kristalna montaža:Način na koji je kristal montiran u oscilator također može utjecati na njegov temperaturni koeficijent. Pravilna tehnika montiranja može pomoći da se mehanički stres na kristal svede na najmanju moguću mjeru, što može smanjiti varijacije frekvencije izazvane temperaturom.
- Dizajn CMOS kruga:Dizajn CMOS sklopa u VCXO oscilatoru može imati značajan utjecaj na temperaturni koeficijent. Korištenjem tehnika temperaturne kompenzacije, kao što su temperaturni senzori i povratne kontrolne petlje, učinci temperaturnih varijacija na performanse oscilatora mogu se minimizirati.
- Dizajn paketa:Dizajn kućišta oscilatora također može igrati ulogu u određivanju temperaturnog koeficijenta. Dobro dizajniran paket može pružiti dobru toplinsku izolaciju i zaštitu za kristalni rezonator i CMOS sklop, smanjujući utjecaj promjena vanjske temperature.
Mjerenje temperaturnog koeficijenta
Za točno mjerenje temperaturnog koeficijenta CMOS VCXO oscilatora potrebna je specijalizirana ispitna oprema. Najčešća metoda je korištenje temperaturne komore za kontrolu temperature oscilatora i brojača frekvencije za mjerenje izlazne frekvencije pri različitim temperaturama.
Temperaturni koeficijent se zatim može izračunati mjerenjem promjene frekvencije u određenom rasponu temperature i dijeljenjem s promjenom temperature. Na primjer, ako se izlazna frekvencija oscilatora promijeni za 10 ppm u rasponu temperature od 20°C, temperaturni koeficijent bi bio 0,5 ppm/°C.
Kontrola temperaturnog koeficijenta
Kao dobavljač CMOS VCXO oscilatora, koristimo nekoliko tehnika za kontrolu i smanjenje temperaturnog koeficijenta naših proizvoda. To uključuje:
- Odabir kristala:Pažljivo biramo kristalne rezonatore s niskim temperaturnim koeficijentima i visokom frekvencijskom stabilnošću. Korištenjem visokokvalitetnih kristala, možemo osigurati da naši oscilatori imaju izvrsne performanse u širokom temperaturnom rasponu.
- Temperaturna kompenzacija:U naše dizajne oscilatora ugrađujemo krugove za temperaturnu kompenzaciju kako bismo spriječili učinke temperaturnih varijacija. Ovi krugovi koriste temperaturne senzore za praćenje temperature i prilagođavanje izlazne frekvencije u skladu s tim.
- Optimizacija dizajna paketa:Optimiziramo dizajn kućišta naših oscilatora kako bismo pružili dobru toplinsku izolaciju i zaštitu. To pomaže u smanjenju utjecaja promjena vanjske temperature na rad oscilatora.
- Ispitivanje i kalibracija:Provodimo opsežna testiranja i kalibraciju naših oscilatora kako bismo osigurali da ispunjavaju navedene zahtjeve temperaturnog koeficijenta. To uključuje testiranje oscilatora na različitim temperaturama i frekvencijama kako bi se provjerila njihova izvedba.
Naš asortiman proizvoda
U našoj tvrtki nudimo širok raspon CMOS VCXO oscilatora s različitim temperaturnim koeficijentima i specifikacijama performansi kako bismo zadovoljili različite potrebe naših kupaca. Neki od naših popularnih proizvoda uključuju:

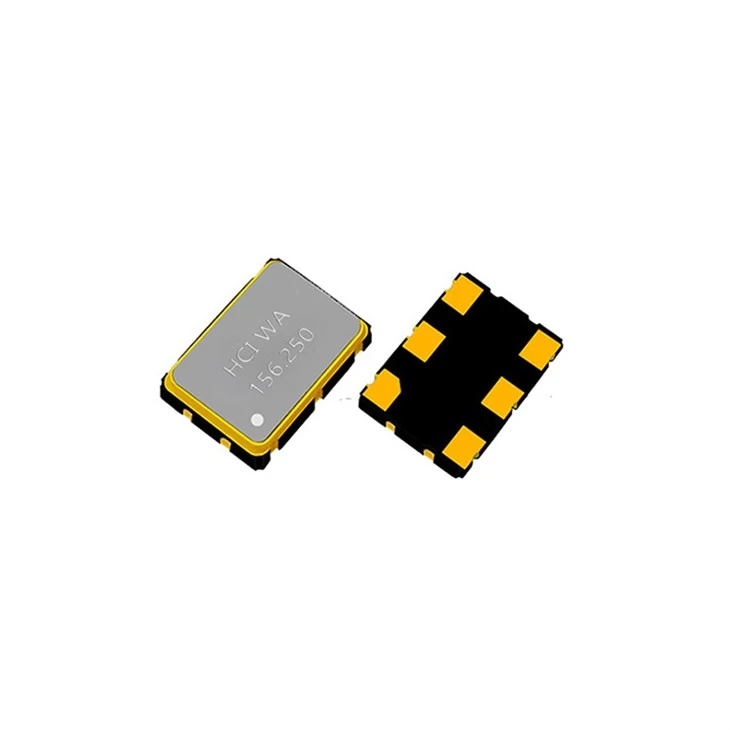

- VCXO oscilator s niskim faznim šumom 7 X 5: Ovaj oscilator ima nizak fazni šum i izvrsnu stabilnost frekvencije, što ga čini prikladnim za aplikacije koje zahtijevaju taktne signale visokih performansi.
- HCMOS izlaz VCXO oscilator 3225: Ovaj kompaktni oscilator nudi HCMOS izlaz velike brzine i širok raspon frekvencija, što ga čini idealnim za korištenje u prijenosnim uređajima i komunikacijskim sustavima.
- HCMOS izlaz VCXO oscilator 2520: Ovaj ultra-mali oscilator pruža HCMOS izlaz visokih performansi u minijaturnom pakiranju, što ga čini prikladnim za aplikacije gdje je prostor ograničen.
Zaključak
Temperaturni koeficijent CMOS VCXO oscilatora kritičan je parametar koji utječe na stabilnost frekvencije i performanse ovih uređaja. Razumijevanjem koncepta temperaturnog koeficijenta i njegovog značaja, kao i čimbenika koji na njega utječu, možemo bolje kontrolirati i optimizirati performanse naših oscilatora.
Kao vodeći dobavljač CMOS VCXO oscilatora, predani smo pružanju visokokvalitetnih proizvoda našim kupcima koji ispunjavaju njihove specifične zahtjeve. Naš opsežan asortiman proizvoda, u kombinaciji s našom stručnošću u dizajnu i proizvodnji oscilatora, omogućuje nam da ponudimo prilagođena rješenja za širok raspon primjena.
Ako ste zainteresirani saznati više o našim CMOS VCXO oscilatorima ili želite razgovarati o svojim specifičnim zahtjevima, slobodno nas kontaktirajte. Naš tim stručnjaka rado će Vam pomoći i pružiti Vam najbolja moguća rješenja za Vaše potrebe.
Reference
- [1] IEEE standard za frekvencijsku stabilnost oscilatora, IEEE Std 1139-2008.
- [2] "Kvarcni kristalni rezonatori i oscilatori", John Vig, Artech House, 1985.
- [3] "CMOS Circuit Design, Layout, and Simulation," R. Jacob Baker, John Wiley & Sons, 2010.
