Parametri proizvoda
|
PARAMETAR |
Napon za opskrbu 3.3V |
Primjedbe |
|
Frekvencijski raspon |
10 ~ 52MHz |
-- |
|
Tolerancija na frekvenciju |
± 1,0ppm |
Početni tol. @+25 stupanj |
|
Stabilnost frekvencije |
± 0,1ppm; ± 0,25ppm; 0,28ppm; ± 0,5ppm; ± 1ppm |
Pogledajte bilješku ispod tablice |
|
Radni temperaturni raspon |
-10 do +70 stupanj / -30 do +85 stupanj / -40 do +85 stupanj stupnja |
U kombinaciji do gornje stabilnosti. |
|
Starenje godišnje |
± 1,0ppm |
@+25 stupanj |
|
Raspon upravljačkog napona Vc |
0,5 ~ 2,5VDC |
Napon na pin 1 |
|
Raspon povlačenja frekvencije |
± 5,0ppm |
preko upravljačkog napona |
|
Izlazni oblik vala |
HCMOS ili isječen sinus |
-- |
|
Izlazno opterećenje |
15pf; 10kΩ/10pf |
-- |
|
Izlazni napon |
0,33/2,97V; 0,8vpp |
|
|
Fazni buka (primjer 19.2MHz) |
-120dbc/hz/-140dbc/hz/-148dbc/hz |
@100Hz / @1khz / @10khz |
|
Faza podrhtavanje rms |
<1ps |
12khz manje od ili jednako FJ -u manji ili jednak 20MHz |
|
Opskrba struja |
3.5ma; 6mA |
|
|
Bilješka:Stabilnost frekvencije je odstupanje frekvencije u odnosu na temperaturni raspon u odnosu na +25 stupanj |
||
Značajke proizvoda
■ Male dimenzije 7,0 × 5,0 × 1,4 s 10 jastučića za lemljenje
■ Čvrsta stabilnost u rasponu temperature
■ Funkcija upravljanja naponom omogućava kompenzaciju tolerancije
■ ROHS kompatibilan, olovo - slobodno, halogen - slobodan i dosegnite kompatibilni
Prijava
- CMOS VCTCXO oscilator 7050 UT75H4 primjenjuje se u WIMAX / WLAN / Ethernet, telekomunikacijske, mobilne aplikacije i osnovne stanice.
Prednosti proizvoda
Sadrži malu veličinu (7,0 × 5,0 × 1,4) s 10 jastučića za lemljenje za jednostavnu integraciju.
Nudi usku frekvencijsku stabilnost u širokom temperaturnom rasponu.
potvrda

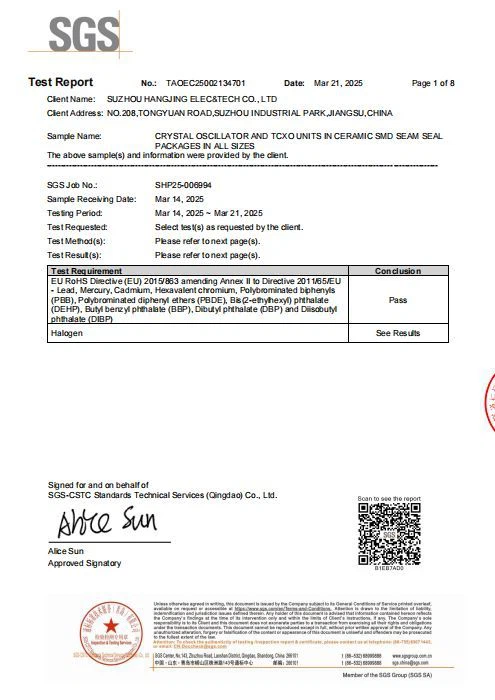

CMOS VCTCXO oscilator 7050 UT75H4 serija je ROHS/REACH kompatibilan, olovo - slobodno, halogen - slobodan.
FAQ
P1: Koje su ključne primjene CMOS VCTCXO oscilatora Suzhou Hangjinga 7050 UT75H4?
O: CMOS VCTCXO oscilator Suzhou Hangjinga primjenjuje se u WIMAX / WLAN / Ethernet, telekomunikacije, Mobil aplikacije i osnovne stanice.
P2: Koje su značajke proizvoda CMOS VCTCXO oscilatora Suzhou Hangjinga 7050?
O: Ima male dimenzije 7,0 × 5,0 × 1,4 s 10 jastučića za lemljenje, čvrste stabilnosti u odnosu na temperaturni raspon, funkciju kontrole napona koja omogućava kompenzaciju tolerancije, a je u skladu s ROHS -om, olovo - slobodan, halogen - besplatan i dostići kompliciranu.
